S-Track Dolphin 48

Процессор управления акустическими системами S-Track Dolphin 48

S-Track Dolphin 48 — многоканальный цифровой спикер-процессор с архитектурой 4 входа / 8 выходов, построенный на высокопроизводительном DSP с параметрами 24 бит / 48 кГц. Прибор предназначен для точной настройки и оптимизации звучания акустических систем в концертных залах, театрах, клубах, ресторанах, конференц-залах и на открытых площадках. Рэковый корпус высотой 1U выполнен из усиленного металла и адаптирован как для стационарного монтажа, так и для эксплуатации в туровых рэковых стойках.

Аппаратная основа и интерфейсы

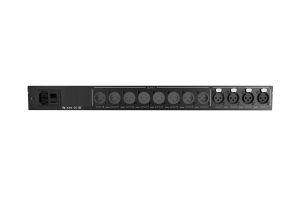

Коммутационная панель процессора включает 4 балансных аналоговых входа на разъемах XLR, 8 балансных аналоговых выходов XLR и сетевой порт RJ-45 (Ethernet). Порты Dante (4 канала) обеспечивают передачу цифрового аудиосигнала с минимальными задержками, что критически важно для крупных распределённых инсталляций и сценических систем. На передней панели расположен TFT ЖК-дисплей, энкодер управления и светодиодные индикаторы уровня сигнала для каждого канала. Кнопки Mute с подсветкой позволяют оперативно отключать каналы при настройке или в аварийных ситуациях. Для программирования с ПК предусмотрен порт USB-B, а для интеграции в сетевую среду — интерфейс Ethernet.

Обработка сигнала и аудиоалгоритмы

DSP-ядро обеспечивает полный цикл обработки входных и выходных каналов. Входная секция содержит: регулировку усиления, mute, задержку (0–100 мс), 31-полосный графический эквалайзер, экспандер и компрессор. Выходная секция располагает задержкой (0–16 мс / до 60 мс в некоторых конфигурациях), кроссовером с фильтрами Баттерворта, Бесселя и Линкввица-Райли с крутизной 12/24/36/48 дБ на октаву, 15-полосным параметрическим эквалайзером, лимитером и дополнительным усилением. Поддержка кастомных FIR-фильтров 512 порядка с линейной фазой позволяет корректировать фазовые искажения и выравнивать АЧХ системы с хирургической точностью. Матрица микширования даёт возможность произвольно направлять любой входной сигнал на произвольный выходной канал или группу каналов, что упрощает построение сложных многополосных систем и систем с заполнением задержек (fill-систем).

Сценарии применения

Dolphin 48 эффективно решает задачи управления линейными массивами, многополосными пассивными и активными акустическими системами, а также распределёнными звуковыми инсталляциями. В концертных залах прибор выполняет роль кроссовера и системы задержки, синхронизируя работу основных массивов с сабвуферами и боковыми заполнителями. В театрах и конференц-залах процессор обеспечивает разборчивость речи за счёт тонкой эквализации и подавления обратной связи. В ресторанах и гостиницах устройство управляет многозональным звуковым оформлением, сохраняя единый tonal balance. Благодаря поддержке Dante, несколько процессоров объединяются в единую сеть с централизованным управлением.

Управление и программное обеспечение

Настройка осуществляется тремя способами: с передней панели через энкодер и TFT-дисплей, с ПК через USB-подключение, а также удалённо по сети Ethernet через веб-интерфейс. Кроссплатформенное ПО совместимо с Windows, macOS, iOS и Android, работает в браузерах Internet Explorer, Google Chrome и Mozilla Firefox. Графический интерфейс отображает структуру обработки, кривые эквалайзеров, матрицу маршрутизации и позволяет сохранять/загружать сцены (пресеты) — до нескольких десятков конфигураций. Функции копирования каналов, взаимной привязки (link) и группового управления ускоряют подготовку систем к работе.

Надёжность и эксплуатационные характеристики

Аналогово-цифровой и цифро-аналоговый динамический диапазон составляет 120 дБ, сквозной динамический диапазон вход-выход — 108 дБ. Коэффициент нелинейных искажений + шум не превышает 0,002% при уровне +4 дБн, что обеспечивает прозрачную передачу сигнала без артефактов. Изоляция каналов на частоте 1 кГц достигает 100–105 дБ, эффективно предотвращая перекрёстные помехи. Подавление синфазного сигнала на входе — 80 дБ при 60 Гц. Входное сопротивление составляет 20 кОм, выходное — 100 Ом, что гарантирует совместимость с профессиональным аудиооборудованием. Рабочий температурный диапазон от -10 до +50 °C позволяет использовать процессор в неотапливаемых помещениях и на улице при условии защиты от осадков. Масса устройства — 1,9 кг, габариты — 440 x 208 x 44 мм. Энергопотребление не превышает 25 Вт.

Комплектация и гарантийные обязательства

В комплект входят процессор S-Track Dolphin 48, сетевой кабель питания, USB-кабель для подключения к ПК и документация. Производитель предоставляет официальную гарантию сроком 12 месяцев. Сервисное обслуживание осуществляется в авторизованных центрах.
